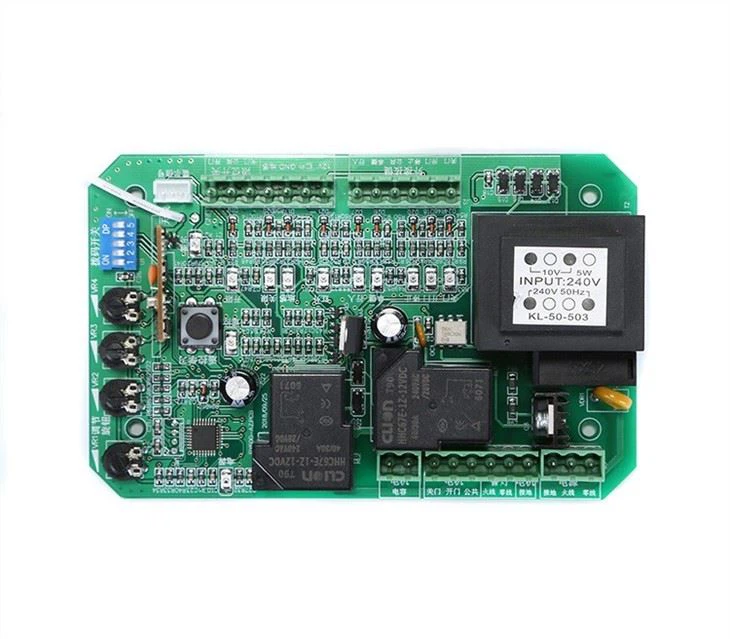

Smart Board Controller
1.110V/220 AC 2.PCB-KORT MATERIALE - FR-4. KOMPATIBILITET - Kontrolkortet er kun kompatibelt med vores fjernbetjening. Du kan spørge os, før du foretager en ordre. 3.AUTOMATISK INDSTILLING AF LUKKETID - 12s, 24s, 36s. 4.FJERNBETJENING --Til dette kontrolkort kan du tilføje 25 fjernbetjeninger. (hvis du har brug for fjernbetjeningen, kan du vælge den fra vores butik.) Styring med lang rækkevidde, kompatibel med HOMELINK-systemet, hurtig og praktisk. 5.LET AT INSTALLERE OG OPSÆTTE - Du kan nemt installere og opsætte selv i henhold til instruktionerne.
Ledningsføring:
1. Tilslut L og N til strømforsyningen til AC220V / 50HZ; AC110V/60HZ; L er strømførende ledning, N er neutral ledning, og PE er jordforbindelsestråd.
2. Tilslut LAMP til D1, D2; spænding: AC220V / 50HZ; AC110V/60HZ.
3. Tilslut motortråden dig til REV-motortråden, tilslut W til FWD-motortråden, og tilslut V til motorens fælles ledning.
4. Tilslut C, C til kondensatorledningen.
Infrarød forbindelse
Infrarød fotocellefunktion: I lukkeprocessen, når fotocellens infrarøde stråle er dækket af mennesker eller genstande under detektionsområdet, åbnes porten straks for sikkerhedsbeskyttelse.
Afstanden mellem fotocellemodtager og fotocellemitter skal være mere end 2 meter, ellers vil det påvirke induktionen af fotocellen.
Hvis du tilslutter den infrarøde fotocelle, skal du fjerne den korte forbindelse mellem I.R og GND på X5-terminalen.
Justering og drift
Betjening af fjernbetjening
Fjernbetjening med tre knapper: OPEN/CLOSE/STOP af hovedmotoren styres af tre knapper separat på fjernbetjeningen.
Fjernbetjening med enkelt knaptilstand: OPEN/CLOSE/STOP af hovedmotoren styres af en knap cirkulært på fjernbetjeningen.

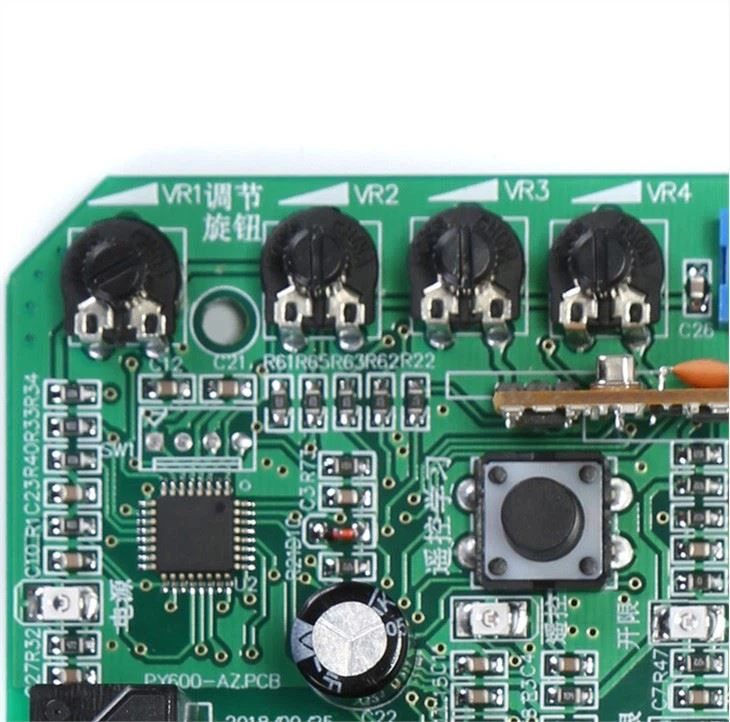

Tilføj ekstra fjernbetjening (fjernbetjeningslæring): Fjern hovedmotorhuset, tag derefter det øverste dæksel på kontrolboksen ud, tryk på læringsknappen AN1 på kontrolkortet, og indikatorlampen LED2 blinker. Tryk på knappen, der skal læres på fjernbetjeningen en gang, LED2 slukkes. Tryk på den samme knap på fjernbetjeningen to gange, LED2 blinker flere gange og er slukket; fjernundervisning fuldført. Der kan maksimalt læres 25 fjernbetjeninger.
Slet fjernbetjening: For at slette fjernbetjening, der er lært: tryk og hold læringsknappen AN1 nede, indikatorlampen LED2 tændes; Slip den derefter, indtil LED2 er slukket. Efter trinene slettes alle de matchede fjernbetjeninger.
Bemærk: For at frakoble portåbneren skal du flytte porten til den midterste position, derefter lukke koblingen og trykke på den åbne knap på den eksterne knapkontakt for at åbne porten. Hvis portens åbningsretning er forkert, kan du ændre retningen gennem vippekontakten SW1 på kontrolkortet eller udskifte motorfasesekvenslinjerne dig og W. Hvis åbnings- eller lukningsgrænsen er forkert, skal du udskifte grænsekontaktlinjerne CLLM og OPLM på kontrolkortet.
